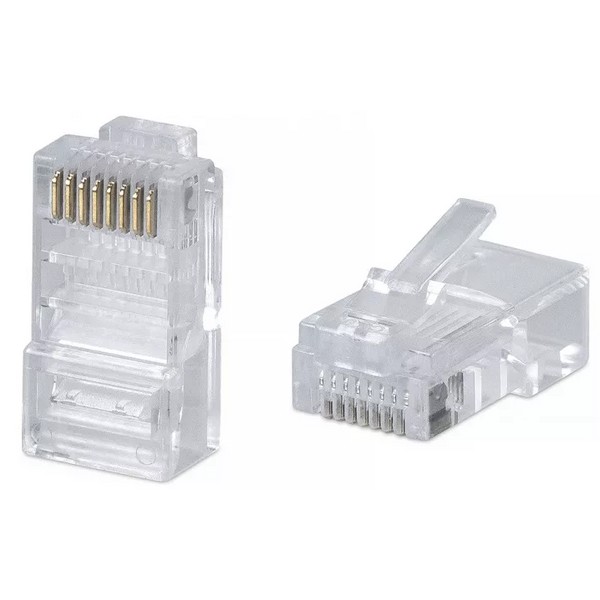

Коннектор RJ-45 (8P8C)

Коннектор RJ-45 (8P8C) 8P8C (8 Position 8 Contact), иногда ошибочно называемый RJ45 — унифицированный разъём, используемый в телекоммуникации. Имеет 8 контактов и фиксатор. Используется для создания ЛВС по технологиям 10BASE-T, 100BASE-TX, 1000BASE-T и IEEE 802.3bz, с использованием 4-парных кабелей типа «витая пара». Используется во многих других областях и для построения иных сетей. Телефонный унифицированный штекер 6P2C/6P4C/6P6C меньше по размеру и может вставляться в гнёзда 8P8C, однако края его корпуса подгибают два крайних контакта гнезда 8P8C, из-за чего, при длительном использовании, они могут терять упругость и «западать», ухудшая электрический контакт. Для создания полного соединения с сигнальным кабелем проводники вводятся в разъём согласно соответствующим стандартам и обжимаются специальным обжимным инструментом (кримпером). При обжиме для сетей Ethernet используются таблицы T568A и T568B. Разъёмы 8P8C существуют для однопроволочных жил (solid), многопроволочных жил (patch), а также универсальные. Имеют маркировку PLUG-8P8C-x, где x может иметь следующие значения: U — универсальный, S — однопроволочный, P — многопроволочный. Недопустимо использовать разъём для однопроволочного кабеля совместно с многопроволочным кабелем, и наоборот, — так как это приводит к повреждению жил кабеля.
